ANGLE SEAT VALVES
Angle Seat Valves for Demanding Applications.
The KAV

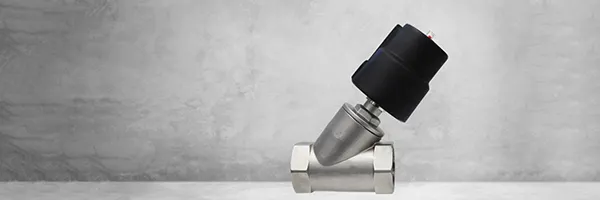

Pneumatically actuated 2/2 way angle seat valve
The externally piloted angle seat valve is operated with a single or double–acting piston actuator. The durable aluminum alloy actuator is suitable for most general service applications. The KAV achieves high flow rates due to the angle valve flow path design, which also minimizes pressure drop through the valve.
TYPICAL APPLICATIONS
Sterilization/Autoclaves | Steam Applications | Keg Cleaners | Air Drying Equipment | Process Control Applications | Laundry Equipment | Textile Dying & Drying | Air Separation | Filling Operations | Packaging | Refrigeration | Pneumatic Transport | Rubber Processing | Ceramics Processing | Automobile Assembly | Shoemaking | Road Maintenance | Ultrasonic Filtration | Pharmaceutical Manufacturing | Feed Processing | Industrial Compressors | Powder Metallurgy | Nitrogen Generators | Resin Chemical Processing | Wastewater Treatment
Specifications
Port Size
3/8” to 2-1/2” NPT
Body Materials
304 Stainless Steel: standard
316 Stainless Steel: on request
Actuator Material
Aluminum Alloy: standard
Plastic: on request
304 Stainless Steel: on request
Seal Material
PTFE standard, FKM on request
FKM standard, NBR on request
Media
Air, Gas, Steam, and Liquid
Temperature
-20°F to 400°F
Viscosity
Maximum .93 in2/s
Operating Pressure
Up to 232 psi maximum
Max. Actuator Pressure
see chart below
Tri-Clamp
Available Upon Request
Butt Weld
ANSI Flanged
